エネファームとは
発電と給湯・暖房を1台で行うシステムです。
エネファームは自宅でエネルギーをつくるシステム。従来の給湯器の代わりにエネファームを設置するだけで、おうちがまるごと省エネになります。
●追いだき、各暖房はバックアップ熱源機で行います（熱利用床暖房運転時を除く）
エネファームのしくみ
エネファームは、都市ガスからとりだした水素を空気中の酸素と反応させることで発電します。
同時に、発電の際に発生する熱を捨てずにお湯をつくるのでとっても省エネ。
1つのエネルギーから、電気とお湯の2つをつくるんです。
同時に、発電の際に発生する熱を捨てずにお湯をつくるのでとっても省エネ。
1つのエネルギーから、電気とお湯の2つをつくるんです。
エネファームは燃料電池という技術を利用したシステムです。燃料電池はスペースシャトルにも使われている、まったく新しいクリーンな発電方法です

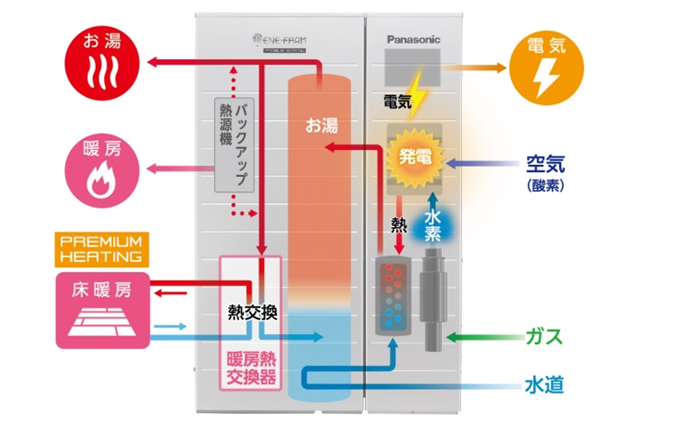

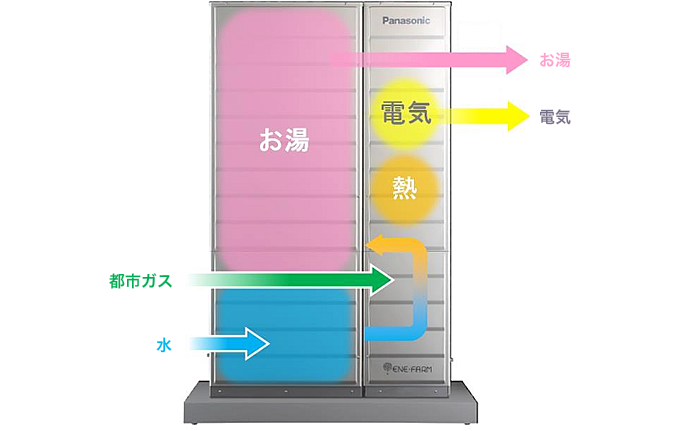

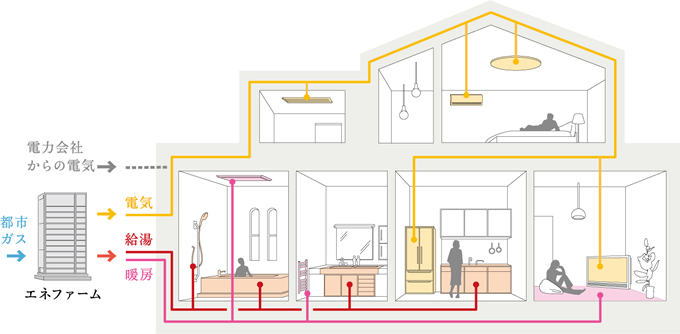

●エネファームのしくみ
① 発電のしくみ
都市ガスから取り出した水素と、空気中の酸素を化学反応させることで発電します。
② 給湯のしくみ
発電時に発生する熱を利用して約60℃のお湯をつくり、設定温度になるよう水と混ぜて出湯します。
●給湯タンクのお湯が足りない時や、お風呂の追いだきはバックアップ熱源機で加熱します。
●給湯タンクのお湯が足りない時や、お風呂の追いだきはバックアップ熱源機で加熱します。
③ 暖房のしくみ
暖房設備に使う温水は、バックアップ熱源機でつくります。床暖房と浴室乾燥の温水は、エネファームの発電時に発生する熱でも温めます。
パナソニックのエネファームは、燃料電池自動車などでも用いられてる「PEFC（固体高分子形燃料電池）方式」を採用しています。
運転温度が70～90℃と低いため、発電開始・停止を短時間で行うことができます。また、発電時に発生する熱でお湯を作ることができるので、一般のご家庭に向いた発電システムです。
運転温度が70～90℃と低いため、発電開始・停止を短時間で行うことができます。また、発電時に発生する熱でお湯を作ることができるので、一般のご家庭に向いた発電システムです。
発電＝燃料電池ユニット
都市ガスから水素を取り出し、空気中の酸素と反応させることで電気をつくります。
つくった電気は住まいのなかで使います。
つくった電気は住まいのなかで使います。
給湯＝貯湯ユニット
発電時の熱を回収して、貯湯ユニットに貯めてある水を約60℃のお湯にしていきます。
貯まったお湯は住まいのなかで使います。
貯まったお湯は住まいのなかで使います。
追焚き・暖房＝バックアップ熱源機
お風呂の追焚きや、床暖房・ミストサウナなどに使う温水をつくります。
床暖房と浴室乾燥の温水は、エネファームの発電時に発生する熱でも温めます。
床暖房と浴室乾燥の温水は、エネファームの発電時に発生する熱でも温めます。
導入メリット1「省エネ」
「発電時の熱」は、これまで使うことのできなかった熱です。

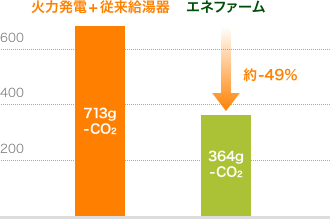

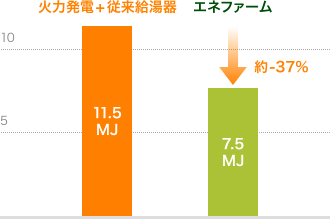

従来システムとエネファームの一次エネルギー利用効率比較

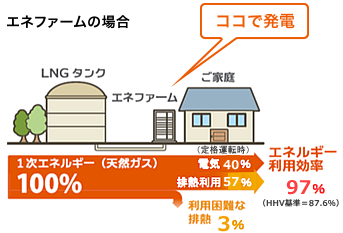

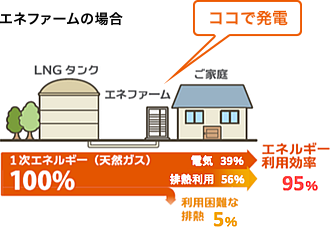

エネファームの場合
発電所を家庭に持ってくるのが、エネファームの発想。自宅で発電すれば発生した熱も利用できるため、エネルギー利用効率は格段にアップします。

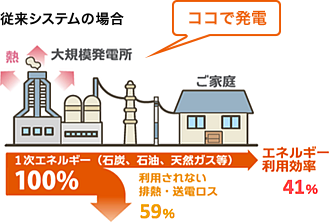

従来システムの場合
発電所で発生した大量の熱は、遠く離れた家庭までは運ぶことができず、空気中や海中に捨てられています。
毎日使うお湯が、発電の熱で生まれたエコなお湯になります。
エネファームを設置すると、発電の“副産物”としてできたエコなお湯をご家庭で使えるようになります。
いままでどおり電気やお湯や暖房を使いながら、消費エネルギー量を大きく減らせます。
経済産業省は、2030年までに、新築住宅の平均でZEHの実現を目標としております。
エネファームはZEHに一役買います！
ネット ゼロ エネルギー ハウス
Net Zero Energy House ＝ ZEH（ゼッチ）
ZEHとは、①住まいの断熱性能 ②省エネ設備 ③創エネ設備 を組み合わせて
住宅にかかわるエネルギー収支をゼロ以下にすることを目標とした住宅です。
エネファームは、ZEHにおいて②省エネ設備（高効率の給湯設備）に該当します。
省エネ性が高いだけでなく、発電（創エネ）や発電時に発生する熱が利用できることで、ZEHの条件を満たしやすくなり、住まいの設計の自由度が向上します。

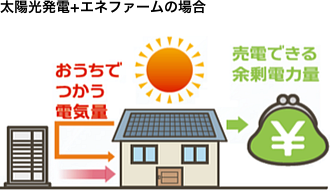

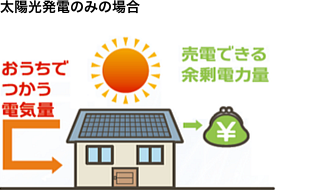

エネファームの発電効果で
太陽光設置容量を削減できます
発電時に発生する熱の利用で
ガス温水式床暖房のエネルギー消費を削減できます
各制度は年度や地域によって異なります。
ZEHに関する詳しい情報は、経済産業省やZEHビルダーのホームページなどでご確認ください。
導入メリット2「創エネ」
暮らしに必要なエネルギーのベースを、自宅でつくれます。
エネファームは、お使いになる家族の生活パターンにあわせて発電し、1日の暮らしに必要な電気のベース部分をまかないます。そして、電気をつくりながら、必要な分だけお湯をつくります。
ご家庭の生活パターンにあわせて、自動発電。
エネファームは、お使いになるご家庭の電気と熱の使用量を記憶し、最も省エネになるように自動運転します。だから、発電する時間やつくるお湯の量はご家庭によってさまざま。家族人数や生活スタイル、季節の違いによって、運転パターンは大きく変わります。
かしこい「学習機能」
各家庭のエネルギー使用パターンをエネファームが自ら学び、ベストな運転パターンを導き出します。
導入メリット3「経済性」

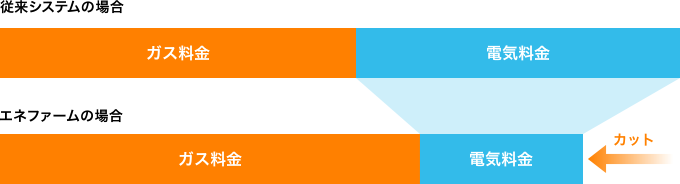

エネルギーのムダを省いて、年間の光熱費を抑えます。
エネファームの年間発電量は、家庭で使用する電力の約60％。
家庭の電力のベースがまかなえ、電力会社からの購入電力を大幅に減らせます。
また、エネファームをお使いのご家庭はおトクなガス料金メニューをお使いいただけるため、年間のトータル光熱費を削減することができます。
（ご契約には条件がございます）
家庭の電力のベースがまかなえ、電力会社からの購入電力を大幅に減らせます。
また、エネファームをお使いのご家庭はおトクなガス料金メニューをお使いいただけるため、年間のトータル光熱費を削減することができます。
（ご契約には条件がございます）

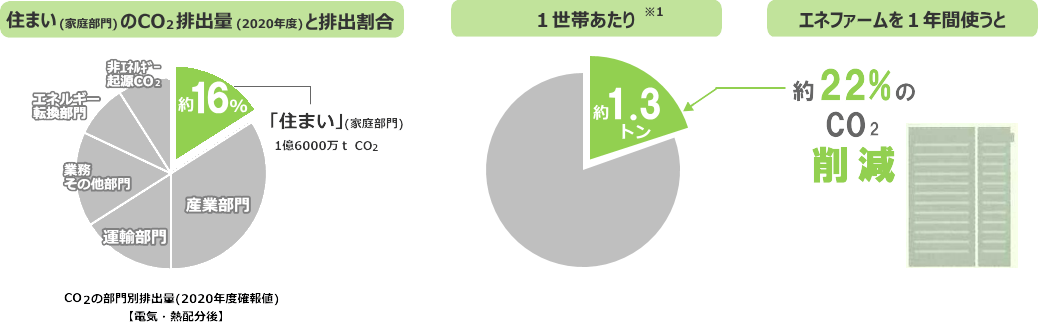

出典：環境省ホームページより
※1 戸建（延床面積120m3）、4人家族を想定しています。
※1 戸建（延床面積120m3）、4人家族を想定しています。
導入メリット4「快適性」

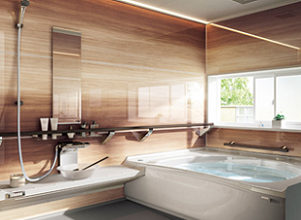

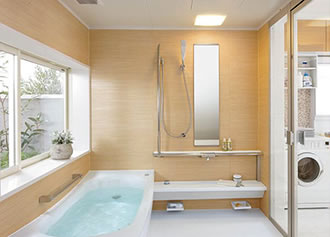

全自動風呂
お湯はりから足し湯、追焚きまでボタンひとつで行い、いつでもお風呂が楽しめます。自動湯張り、自動保温など便利な機能がいっぱい。
ガス温水式床暖房
ふく射熱でお部屋全体を暖める床暖房は、エアコンのように温風を出さないのでホコリや花粉などを舞い上げることもありません。
ミストサウナ付き浴室暖房乾燥機
全身を包む霧と蒸気が、天井からシャワーのように降り注ぎます。体への負担が少ない適温のミストが1日の疲れを癒します。
温水ラジエター
体にやさしい、風のないマイルドなふく射熱暖房で快適。省スペース設計なので、トイレや洗面所などのスペースに最適です。
発電時に発生する熱を
床暖房と浴室乾燥に利用できます
電気を作る時にできた熱を床暖房や浴室乾燥に使用するので、とってもエコで経済的です。

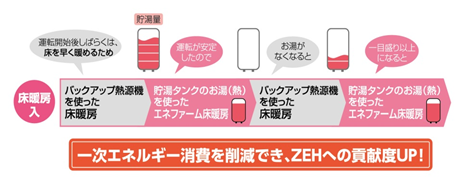

「エネファーム床暖房」のしくみ（イメージ）
●温水床暖房を接続している場合、リモコンで「エネファーム床暖房」を「入」にすると発電でためたお湯の熱を床暖房に
利用することができます。
●「エネファーム床暖房」は、貯湯タンクにお湯があり、床暖房の温度レベルが低いとき（※１）
または部屋の温度が温まってきたときにはたらきやすくなります。
●お使いの床暖房リモコンの機種により、エネファーム床暖房運転での貯湯タンクのお湯の熱を利用する度合いが異なり
ます。動作確認済みの床暖房リモコンは、
●「エネファーム床暖房」運転中に給湯、風呂、追いだき、浴室暖房などを利用したり床暖房を長時間使用した場合などは、
「エネファーム床暖房」を中断し、バックアップ熱源機を利用した床暖房に切り替わります。
●一度「エネファーム床暖房」を「入」にすると、次回以降も「エネファーム床暖房」を行います。
利用することができます。
●「エネファーム床暖房」は、貯湯タンクにお湯があり、床暖房の温度レベルが低いとき（※１）
または部屋の温度が温まってきたときにはたらきやすくなります。
●お使いの床暖房リモコンの機種により、エネファーム床暖房運転での貯湯タンクのお湯の熱を利用する度合いが異なり
ます。動作確認済みの床暖房リモコンは、
●「エネファーム床暖房」運転中に給湯、風呂、追いだき、浴室暖房などを利用したり床暖房を長時間使用した場合などは、
「エネファーム床暖房」を中断し、バックアップ熱源機を利用した床暖房に切り替わります。
●一度「エネファーム床暖房」を「入」にすると、次回以降も「エネファーム床暖房」を行います。
※１ 床暖房の操作は、床暖房リモコンで行います。
「エネファーム浴室乾燥」のしくみ（イメージ）
●浴室暖房乾燥機に接続している場合、リモコンで「エネファーム浴室乾燥設定」を「はい」にすると、発電でためたお湯を
浴室乾燥に利用することができます（※２）。
●「エネファーム浴室乾燥」は、貯湯タンクのお湯を優先して使用し、乾燥運転のために約40℃～50℃の温水を送水します
（最大60分）。
貯湯タンクにお湯がなくなった場合は自動的にバックアップ熱源機を使った運転に切り替わります。
●浴室暖房乾燥機のリモコンを操作して、乾燥運転を開始する必要があります。
●手動で乾燥時間を設定する乾燥運転で、通常の乾燥時間より30~40分長い乾燥時間を設定して使用してください。
（「自動」や「エコ」では使用しないでください。）
●貯湯タンクのお湯（熱）を使った乾燥運転中に、風呂機能や暖房運転を使用すると、一時的にバックアップ熱源機を使った
乾燥運転に切り替わります。
●「エネファーム浴室乾燥」設定中に浴室暖房乾燥機のリモコンから乾燥運転以外の運転を開始した場合、設定は解除されます。
●ミストサウナ・浴室暖房はバックアップ熱源機で行います。お使いの浴室暖房乾燥機の機種によっては、「エネファーム
浴室乾燥」運転を行わない場合もあります。
浴室乾燥に利用することができます（※２）。
●「エネファーム浴室乾燥」は、貯湯タンクのお湯を優先して使用し、乾燥運転のために約40℃～50℃の温水を送水します
（最大60分）。
貯湯タンクにお湯がなくなった場合は自動的にバックアップ熱源機を使った運転に切り替わります。
●浴室暖房乾燥機のリモコンを操作して、乾燥運転を開始する必要があります。
●手動で乾燥時間を設定する乾燥運転で、通常の乾燥時間より30~40分長い乾燥時間を設定して使用してください。
（「自動」や「エコ」では使用しないでください。）
●貯湯タンクのお湯（熱）を使った乾燥運転中に、風呂機能や暖房運転を使用すると、一時的にバックアップ熱源機を使った
乾燥運転に切り替わります。
●「エネファーム浴室乾燥」設定中に浴室暖房乾燥機のリモコンから乾燥運転以外の運転を開始した場合、設定は解除されます。
●ミストサウナ・浴室暖房はバックアップ熱源機で行います。お使いの浴室暖房乾燥機の機種によっては、「エネファーム
浴室乾燥」運転を行わない場合もあります。
※２ 「エネファーム浴室乾燥」を使用するたびに毎回設定する必要があります。

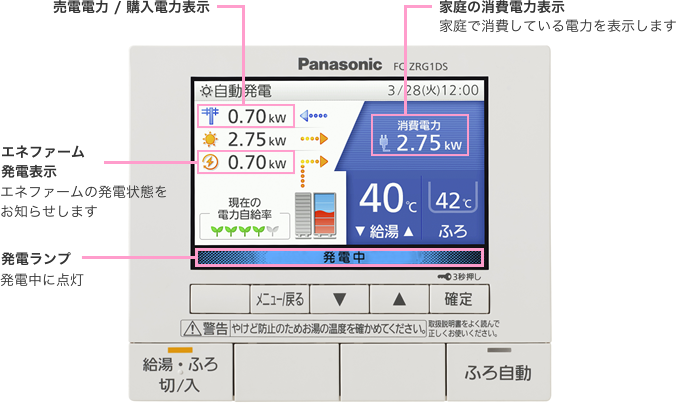

導入メリット5「見える化」

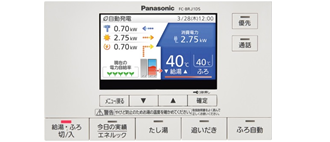

省エネが、リモコンで目に見えます。
電気やガスを毎日どのくらい使っているのか？CO2削減量は？エネファームのリモコンなら、気になる家庭のエネルギー利用の状況が、リアルタイムで確認できます。
使っているエネルギーが見えるから、家庭の省エネ＆エコ意識も自然と高まります。
使っているエネルギーが見えるから、家庭の省エネ＆エコ意識も自然と高まります。

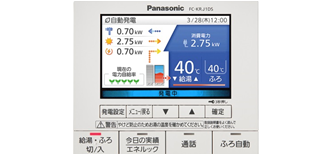

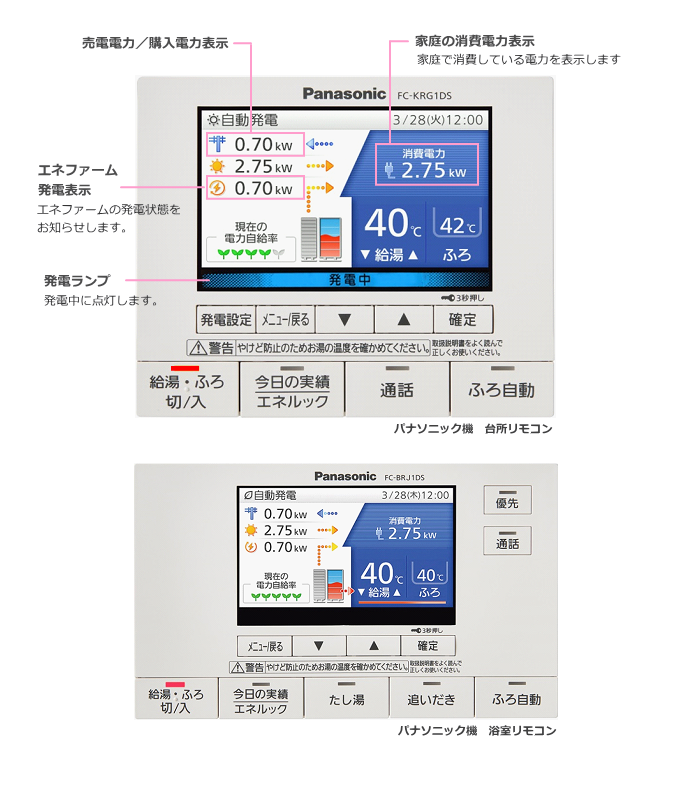

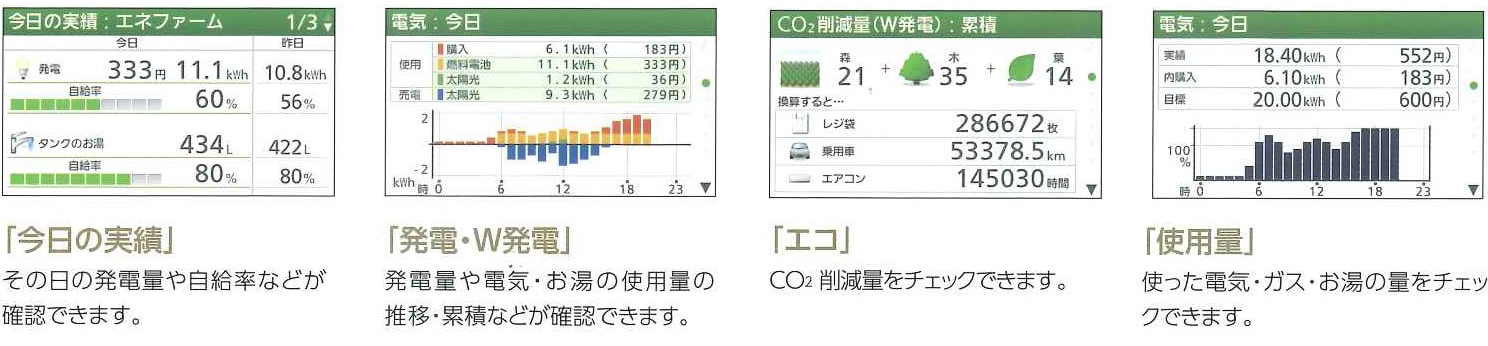

見やすく使いやすい大きなパネルで、使っている電気をリアルタイムで表示。
エネファームの発電量や電力会社からの購入電力量をリアルタイムで表示。ご家庭内の電気製品のオンオフもすぐに反映されるから、家族みんなで省エネに参加できます。
発電自給率などその日の実績を表示。
エコ貢献やCO2削減効果が、イラストになって一目瞭然。
導入メリット6「安心」
もしもの停電時でも、電気もお湯も使えます。
停電発生時にエネファームが発電している場合は、発電を継続して専用コンセントから電気を供給します。お湯も継続して作り続けるので、シャワーや給湯もご使用いただけます。
停電時のシステムイメージ
停電時専用コンセントが使用可能になります。使いたい電気製品のプラグを停電時専用コンセントに接続してください。
停電時の運転イメージ
●グラフは一例であり、実際の電気・お湯のご使用状況によって発電時間は異なります。
●停電時発電継続機能は都市ガスと水道が供給可能状態であることが必要です。停電時にエネファームが発電している場合に限ります。
停電時に使える機器の目安
機器や使用状況により異なります。

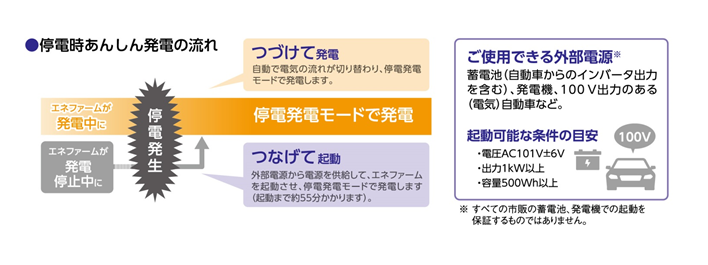

停電時あんしん発電
万が一の断水時でも貯湯ユニット内のお湯（水）が使えます。
災害などで突然断水した場合でも、貯湯ユニットのお湯（水）が使えるから、いざというときにも安心です。
最大で約96Lのお湯（水）を取り出し、雑用水として使用できます。
最大で約96Lのお湯（水）を取り出し、雑用水として使用できます。

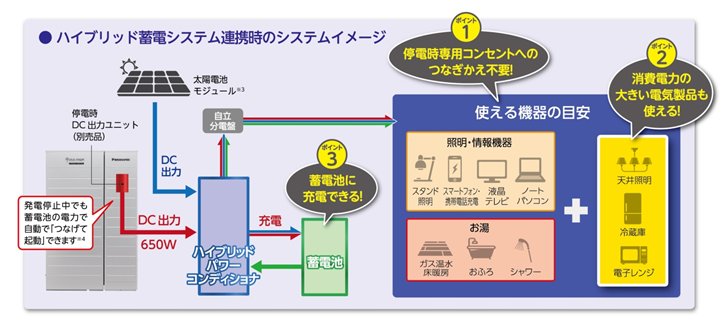

ハイブリッド蓄電システムとの連携で停電時をもっと安心・快適に
ハイブリッド蓄電システムとの連携には、別売品の停電時DC出力ユニット（FC-BSJ1S）が必要になります。
停電時専用コンセントの設置が
不要になります。
不要になります。
エネファームの発電出力が最大DC650Wにアップ！
冷蔵庫などの消費電力の大きい電気製品も使えます。
冷蔵庫などの消費電力の大きい電気製品も使えます。
天候・昼夜問わず発電し、
蓄電池に充電できます。
蓄電池に充電できます。
停電備え発電
ネットワークを経由して、台風や暴風雨などの停電リスク予測情報を受信した時に、自動で「停電備え発電」に切り替わります。
リモコンのボタンから手動切り替えもでき、急な気候変動、計画停電などの想定できる停電に備えられます。
リモコンのボタンから手動切り替えもでき、急な気候変動、計画停電などの想定できる停電に備えられます。

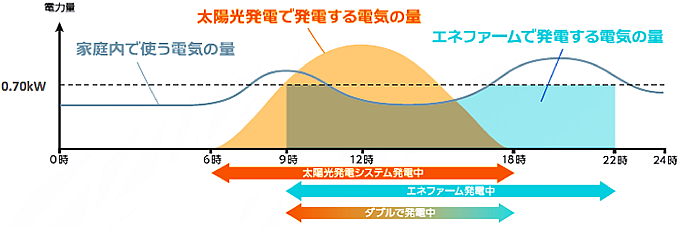

おてんき連動
（株）ウェザーニューズ様と連携し天気予報にあわせて稼働する「おてんき連動」を搭載。
天気予報が晴れで、太陽光の発電量が多いと予測される時間帯は、エネファームの発電を停止し太陽光発電でつくった電気を優先的に使用します。太陽光発電を自家消費したい卒FIT住宅にぴったりの新機能です。
天気予報が晴れで、太陽光の発電量が多いと予測される時間帯は、エネファームの発電を停止し太陽光発電でつくった電気を優先的に使用します。太陽光発電を自家消費したい卒FIT住宅にぴったりの新機能です。
イメージは一例で、おてんき連動の時間は季節により異なります。エネファームと太陽光の発電時間や発電量及び電気使用量は、各家庭の電気とお湯の使用量や、発電設備の状況により異なります。
●お天気連動でエネファームの発電を停止する天気予報は「晴れ」または「晴れと曇り」から設定できます。
設定以外の天気予報の場合は、エネファームの発電を停止しません。
（実際の発電時間は、家庭の電気とお湯の使用量により異なります）。
●おてんき連動は、ネットワーク関連初期設定を開始してから10年間のご利用が可能です。
設定以外の天気予報の場合は、エネファームの発電を停止しません。
（実際の発電時間は、家庭の電気とお湯の使用量により異なります）。
●おてんき連動は、ネットワーク関連初期設定を開始してから10年間のご利用が可能です。
エネファーム仕様
| メーカー | パナソニック |
|---|---|
| 種類 | PEFC（一体型） |
| 燃料電池形式 | 固体高分子形燃料電池 |
| 発電出力 | 200W〜700W |
| 発電効率（LHV) | 41% |
| 排熱回収効率（LHV) | 57% |
| 総合効率 | 98% |
| 運転方式 | 全自動学習運転 |
| 連続発電時間 | 最長120時間 |
| 起動時間 | 約40分 |
| 停止時間 | 約90分 |
| 騒音 | 発電37dB、貯湯49dB ※1 |
| BOS機能 ※2 | 〇 |
| 停電時発電継続機能 | 〇 ※3 |
| 停電時発電継続時間 | 最長192時間 ※4 |
| 停電時出力 | 最大500W※5 |
| 発電ユニットサイズ | 高さ1650 × 幅400 × 奥行き350 |
| 貯湯ユニットサイズ | 高さ1650 × 幅790 × 奥行き350 |
| 発電ユニット重量 | 59kg |
| 貯湯ユニット重量 | 73kg |
| バックアップボイラー | 24号暖房付きふろ給湯器（エコジョーズ） |
| 貯湯容量 | 100L |
| 設置スペース | 550mm |
| メンテナンススペース | 幅2391 × 奥行き660 |
| フルサポートサービス | 10年間 ※6 |
| 定期メンテナンス周期 | 10年相当（28,800kWh） |
| 塩害地域への設置 | △ ※7 |
※1 37dB≒図書館の中、49dB≒エアコン室外機
※2 BOS＝停電時始動 外部電源接続（蓄電池・発電機等）により停止状態からエネファームを起動することができます。
※2 ただし、エネファームを発電するには、都市ガスと水道の供給が必要です。
※3 都市ガスとの水道の供給が停止している場合は運転いたしません。
※4 停電発生前に発電していた時間との合計になります。
※5 停電時DC出力ユニット接続時：最大DC650W
※6 小田原ガスと都市ガス需給契約を締結しているお客様が対象となります。
※7 設置に関しては条件がございます。詳細はお問い合わせください。

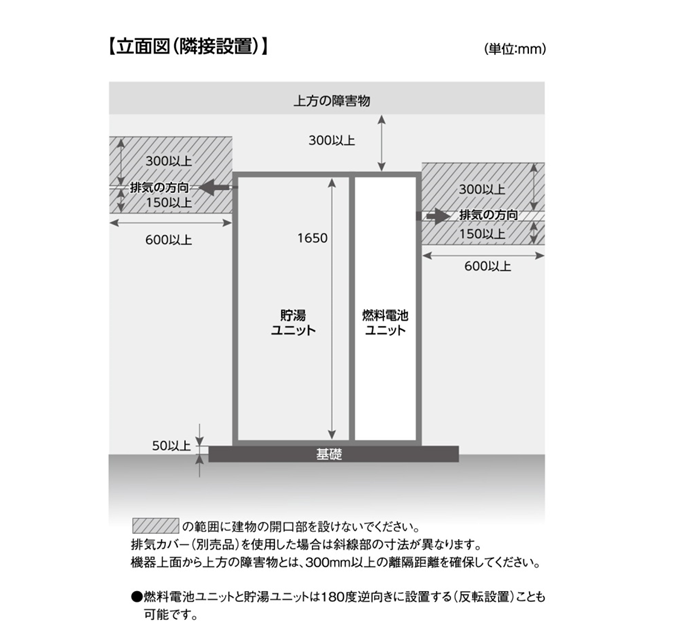

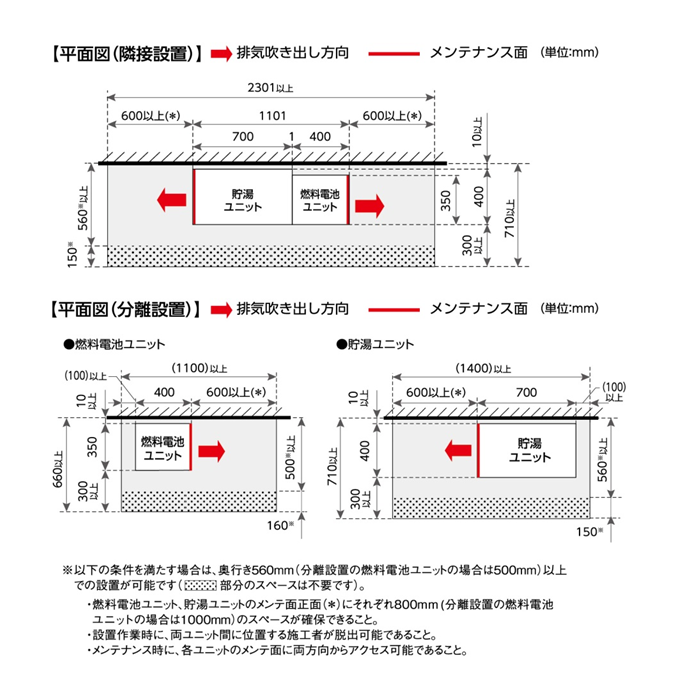

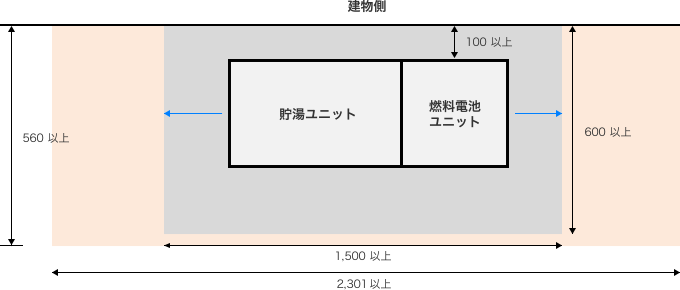

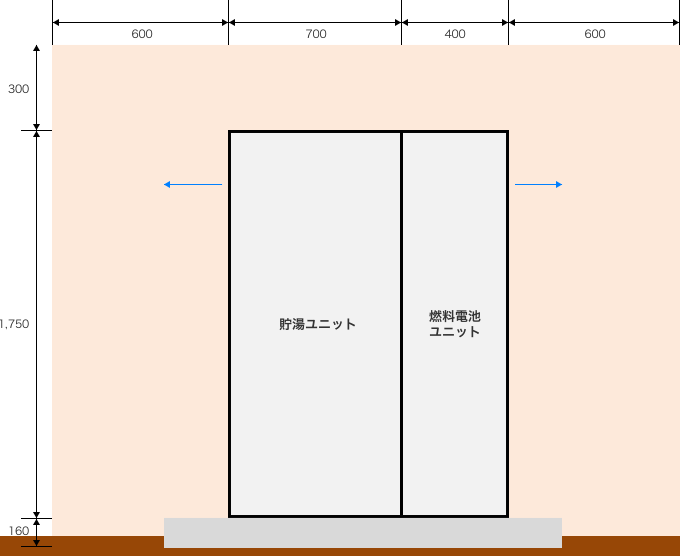

≪標準設置例≫※反転設置も可
≪おトクな料金プラン≫
≪安心のサポート体制≫
ご使用開始から10年間は、本体だけでなく床暖房等の温水端末も無償で修理。
※小田原ガスでの同時施工の場合に限る
燃料電池ユニット、貯湯ユニットの設備お引渡し日以前に引き渡され、且つ設置より10年以上経過した機器または関連部材の不具合については対象外です。
※小田原ガスでの同時施工の場合に限る
燃料電池ユニット、貯湯ユニットの設備お引渡し日以前に引き渡され、且つ設置より10年以上経過した機器または関連部材の不具合については対象外です。

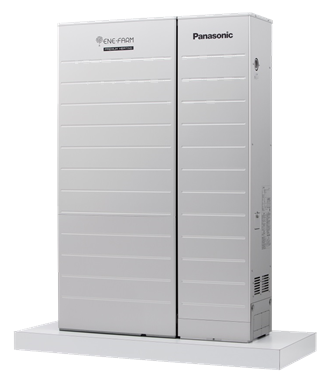

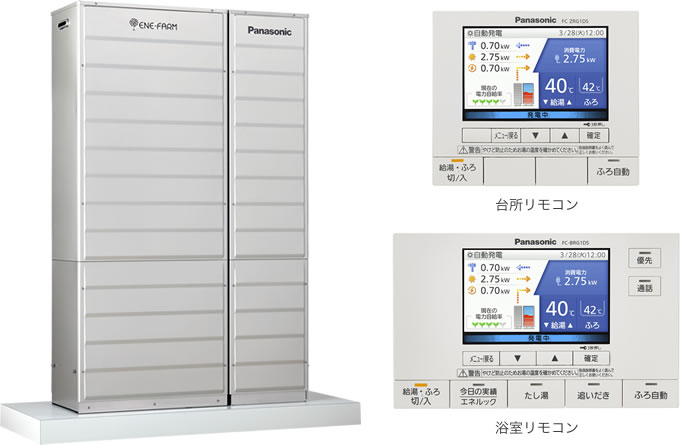

≪製品外観≫
※「エネファーム」および「ENE・FARM」は登録商標です
